分體式水平壓縮垃圾處理站設備,一般采用一機兩箱的配置,即一個壓縮主機兩個壓縮垃圾箱。該設備主要建設在生活小區、街道、農村、鄉鎮等,對垃圾的集中清理轉運。壓縮機特點:壓縮率高,循環時間短,壓縮力大.

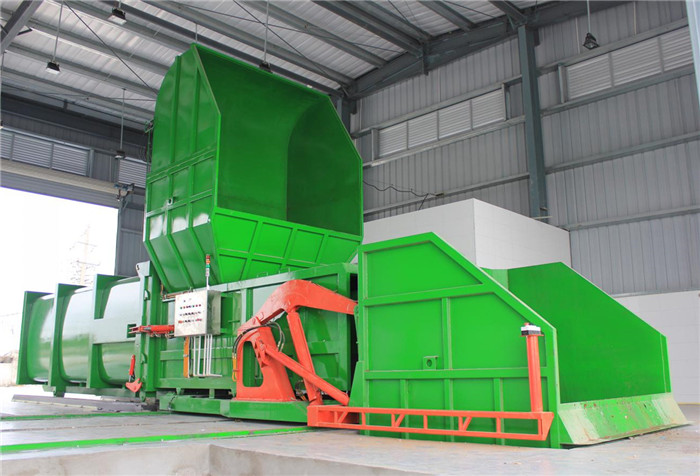

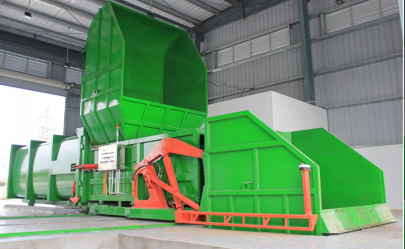

分體式水平壓縮垃圾站模擬展示

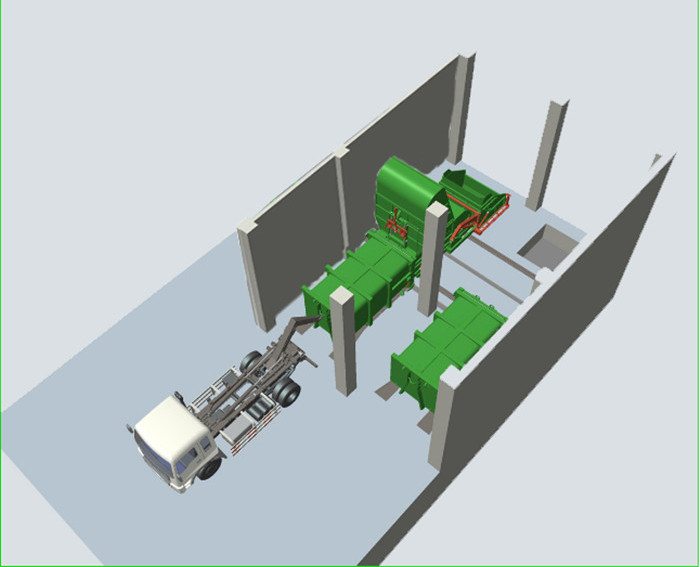

分體式水平壓縮垃圾站模擬效果圖

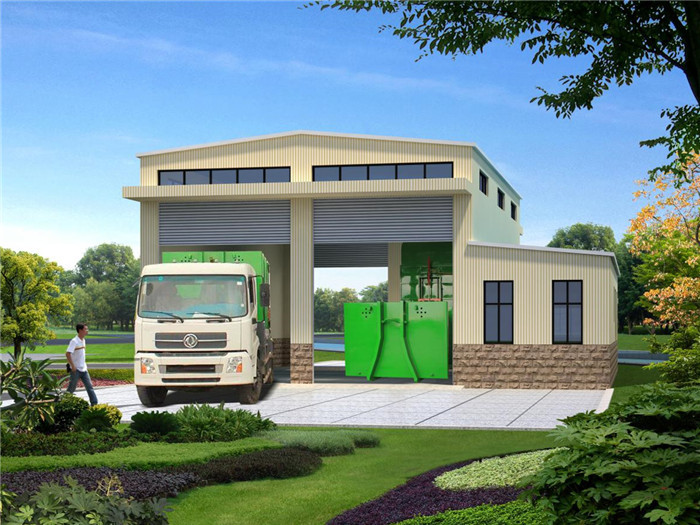

分體式水平壓縮垃圾站建設效果圖

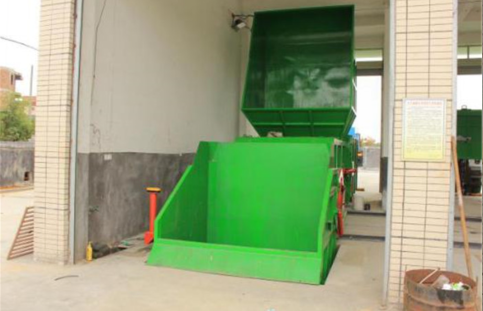

分體式水平壓縮垃圾站物流運輸圖
分體式水平壓縮垃圾處理站設備性能特點
(1)壓縮主機
壓縮主機由壓縮機身和壓縮頭組成,壓縮方式為水平直壓式。
壓縮腔與推頭之間采用無導軌式設計,兩者之間的間隙很小,推頭在往返壓縮過程中,不會將垃圾帶入壓縮腔后面。
整個結構采用高強度耐磨鋼板焊接而成。
壓縮機推頭進入箱體內行程達到255MM,有效防止垃圾回彈,避免了垃圾集裝箱后門垃圾留掛。
(2)閘門提升裝置
壓縮機與箱體對接處裝有閘門提升裝置,用于隔斷箱體和壓縮機之間的垃圾。
閘門下邊有鍘刀口,起切斷垃圾的作用,同時,它也起到箱體后門的作用。
(3)鎖緊裝置
液壓鎖鉤采用液壓控制,可實現松開、鎖緊雙方向動作。
(4)推拉箱機構
推拉箱機構可通過油缸的動作,輕松的將垃圾箱自動拉近推開,實現空箱與壓縮機的對接及與壓縮箱的脫箱,方便裝卸車。
分體式水平壓縮垃圾處理站設備技術參數
移位形式 | 機體移位/環衛箱移位 |
壓縮形式 | 水平壓縮 |
壓縮機外形尺寸 | 8400×3000×4800 |
壓縮頭尺寸 | 1950*730 |
翻轉斗尺寸 | 2800*2800*400 |
翻轉斗容積m3 | 3.5 |
單機日處理能力 | 60~80t |
匹配垃圾箱容積 | 12m3 |
匹配垃圾箱外形尺寸 | 4440×2400×2050 |
壓縮腔有效容積 | 2.5m3 |
正常壓縮力 | 330KN |
破碎壓縮力 | 400KN |
電壓 | 380V |
電機功率 | 15KW |
電源 | 380V/50Hz(三相五線) |
運行噪音 | ≤65 |
壓縮頭進入箱體長度 | 300-500mm |
壓實密度 | ≥750Kg/m3 |
投料口尺寸 | 1800×1430 |
一次壓縮循環時間 | 50s |
控制方式 | PLC控制 |
顯示方式 | 觸控液晶顯示屏 |
箱體配套鉤臂 | 14t |
箱體鉤心高度 | 1570 |
箱體箱體導軌外寬 | 1060 |
箱體重量 | ≤4T |
房屋結構面積 | 18000*12000*6000 |
結構強度大:壓縮機與箱體采用無導軌設計,間隙小,不易使垃圾進入箱體后部,設計有污水收集導流裝置,可將污水排放至污水收集池,保證壓縮站內整潔衛生.設備采用PLC集中控制,自動化程度高,系統帶故障自動診斷功能,操作界面簡單.
